Přivezli mi 32" LG LED TV zjistil jsem že pokud svítím pod správným úhlem baterkou na LCD vidím tam určitý obraz, takže bylo jasné že jde o podsvícení.
Rozebrání není nic ložitého, tak jako zapojení elektroniky, rozebrat bylo třeba ale vše tak abych se dostal k LEDkák pod LCD panelem.

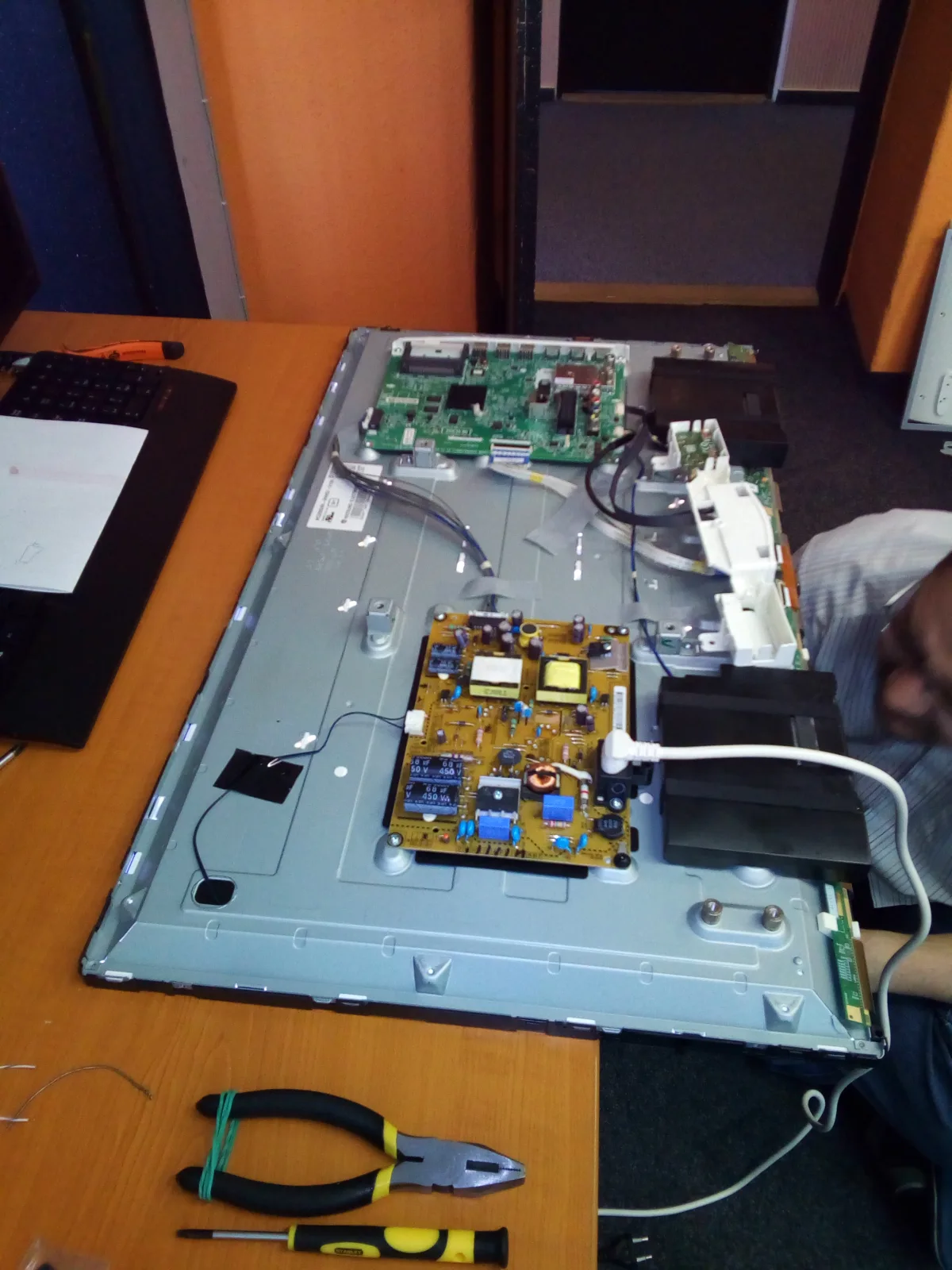

1) zadní část

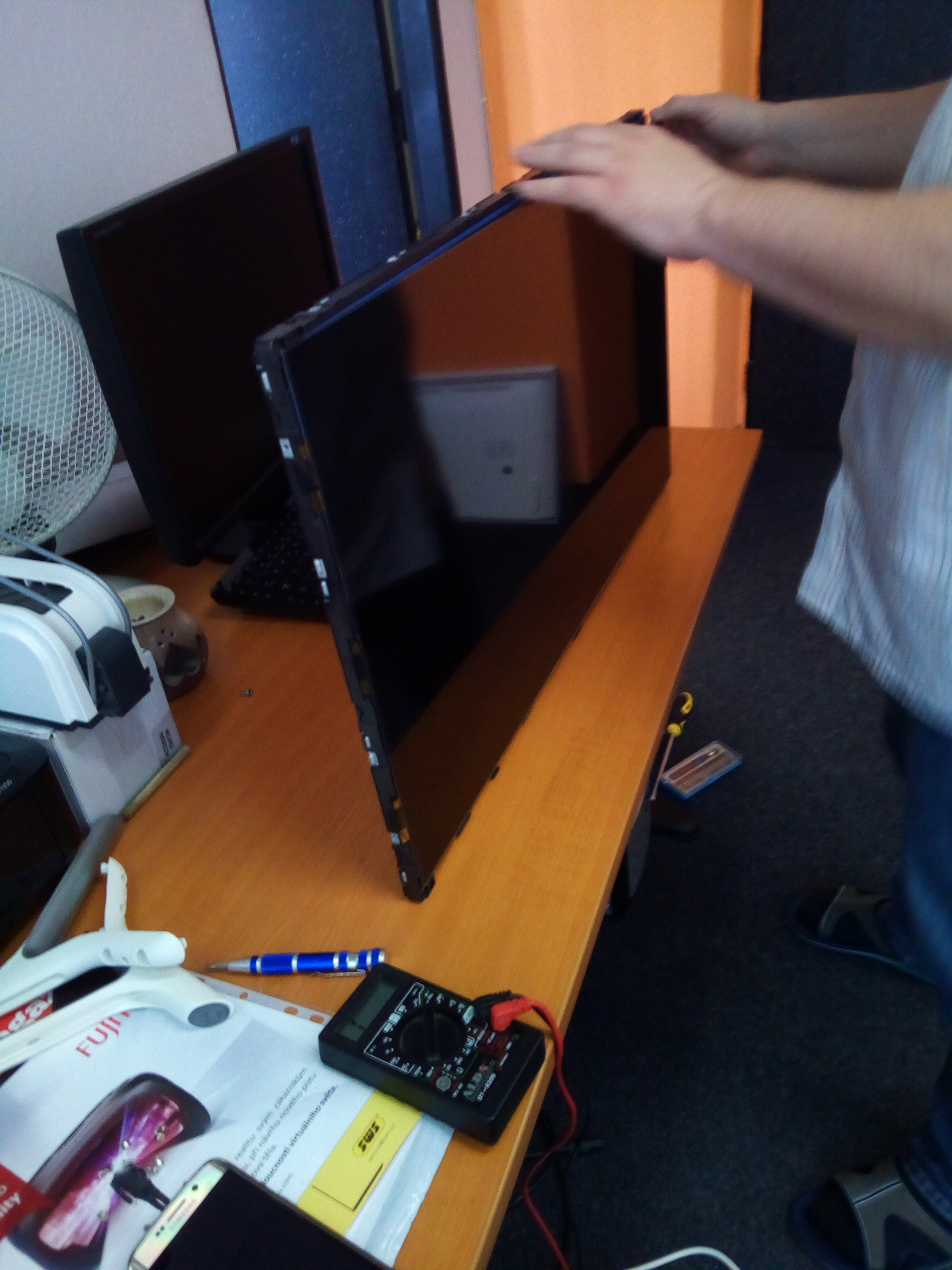

2) přední část sundání LCD panelu

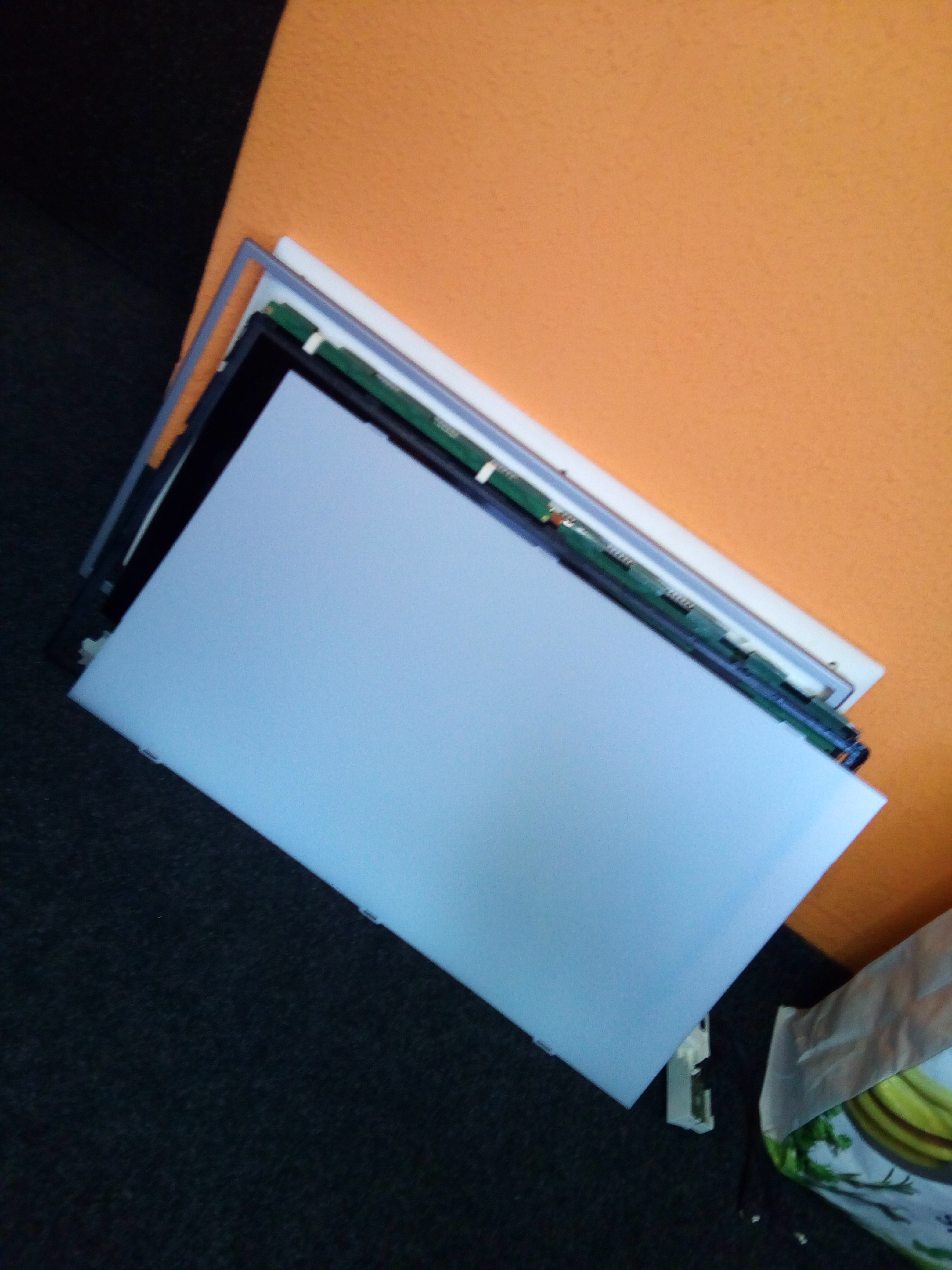

3) bílá vrstva pro rozptýlení světla z LED co je pod LCD panelem

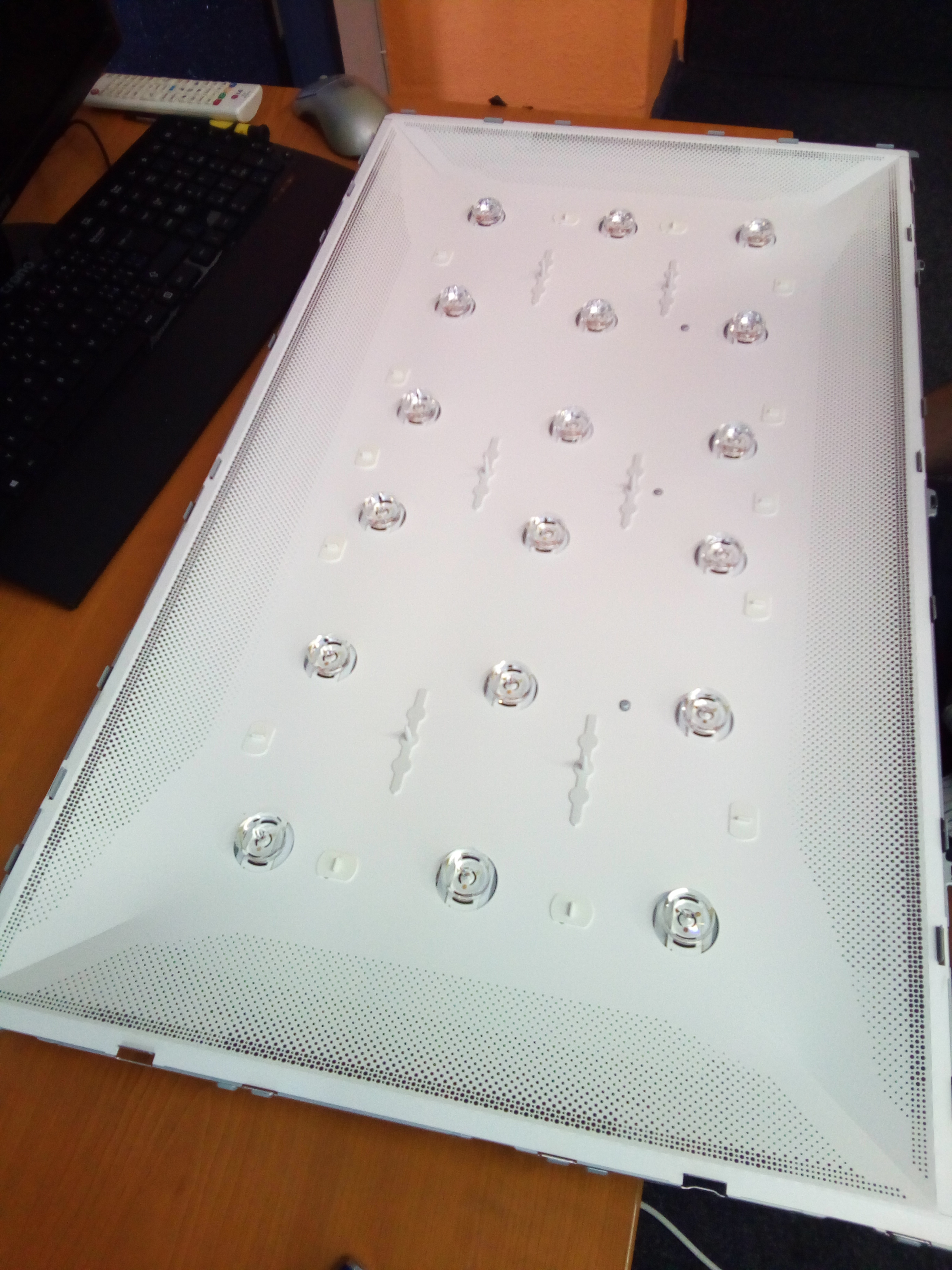

4) LEDky - podsvícení LCD, je na nich čočka pro rozptýlení světla do stran

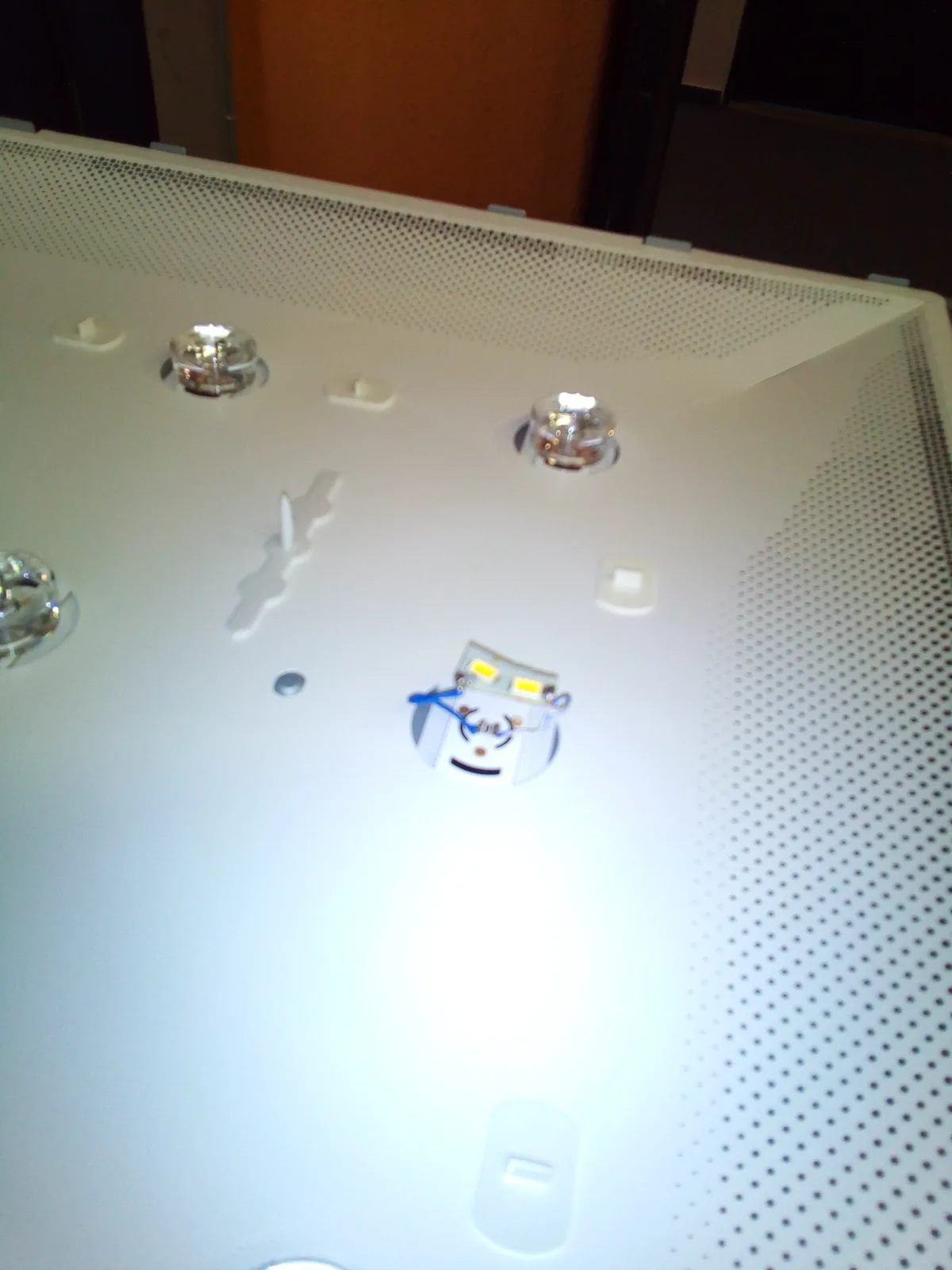

v tomto případě šlo do LED nějakých 117 V když jsem to rozpočítal tak do každé LED jde 6V takže trafem jsem zkoušel každou LED rozsvítit, bylo potřeba ještě sundat bílý papír z pod LED žárovek a do LED pásku jsem šroubovákem vyškrábal kontakt abych mohl LED otestovat (bíly povlak led pásku).
LED dioda se vyměmila (nebo celý led pásek viz ebay) a jelo vše zase jak má, LED nelze nahradit jinou LED např. z LED žárovky, svítí jen CCA 10 minut a spálí se, je tam jiný proud a napětí.
